¿Qué es el transformador monofásico montado en poste?
Los transformadores monofásicos montados en postes se utilizan generalmente en áreas rurales donde es posible que no se requiera energía trifásica. Estos transformadores reducen el voltaje del voltaje de línea de 11 kV a un voltaje monofásico generalmente de 230 V.
Transformador sumergido en aceite monofásico clase 10KV, 240 - 220V de bajo voltaje, personalizable, con excelente rendimiento.
10 20 25kva~150kva 120V~240v Transformador de distribución sumergido en aceite serie monofásico
Transformador sumergido en aceite serie monofásico de 10 - 150kVA, 120 V - 240V, personalizable con rendimiento confiable.
Transformador Monofásico JBK3-200VA, ideal para roscado de circuitos de máquinas herramienta, personalizable, con rendimiento excepcional.
Transformador de control monofásico BK-50VA, 380/24 V, adecuado para máquinas herramienta y otras aplicaciones, con opciones personalizables.

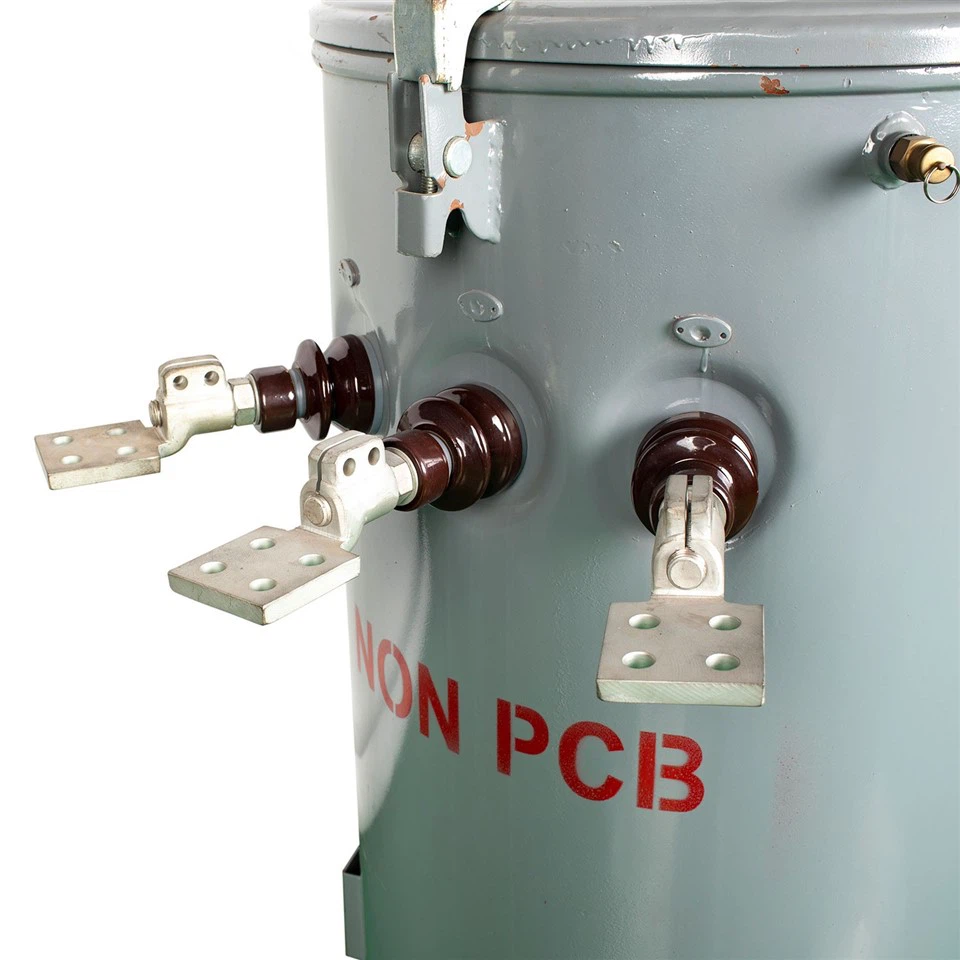

100 Kva 208v al transformador montado poste la monofásico 230v/240v
El transformador monofásico montado en poste de 100 kVA, que convierte 208 V a 230 V/240 V, ofrece un rendimiento superior y opciones personalizables.
Transformador de distribución montado en poste monofásico de 12 Kva 11kv a 230v/240v
El transformador de distribución monofásico montado en poste de 12 kVA, que convierte 11 kV a 230 V/240 V, ofrece un rendimiento confiable y opciones personalizables.
Transformador monofásico de 50 Kva 480v a 120/208/220/230/240v
El transformador monofásico de 50 kVA está diseñado para convertir 480 V a varios voltajes, ofreciendo un rendimiento confiable y estable con opciones personalizables.
Eficiencia espacial
Los transformadores montados en postes son compactos y se pueden conectar directamente a postes de servicios públicos. Esta orientación vertical ahorra valioso espacio de suelo, especialmente en áreas urbanas densamente pobladas o donde hay falta de terreno disponible.
Rentabilidad
Al utilizar los postes existentes, se reducen los costos de infraestructura asociados con la instalación de transformadores de distribución. No es necesario comprar ni mantener terrenos adicionales para estaciones transformadoras, lo que puede reducir significativamente los gastos de capital.
Instalación simplificada
El sencillo proceso de montaje permite una instalación más rápida y sencilla en comparación con otros tipos de transformadores. Esto puede conducir a tiempos de implementación más rápidos y costos laborales reducidos.
Escalabilidad
Los transformadores montados en postes están disponibles en una amplia gama de tamaños y capacidades, lo que permite la escalabilidad para adaptarse a cargas variables y el crecimiento futuro de la demanda sin cambios importantes en la infraestructura.
Impacto ambiental reducido
Dado que estos transformadores no requieren limpieza o construcción adicional del terreno, tienen una huella ambiental menor. Esto es particularmente importante en áreas de conservación o donde las consideraciones ecológicas son una prioridad.
¿Cuáles son los tipos de transformadores montados en postes?
Hay dos tipos de transformadores montados en poste: transformadores montados en poste monofásicos y transformadores montados en poste trifásicos.
Transformador monofásico montado en poste
En muchos vecindarios, existen múltiples modelos de transformadores monofásicos montados en postes, y cada residencia generalmente tiene su propio transformador. Los transformadores monofásicos montados en postes son más comunes en los hogares, mientras que los sistemas trifásicos se usan generalmente en entornos comerciales e industriales.
En un sistema monofásico, la electricidad viaja a través de un cable, mientras que el otro sirve como neutro. Los transformadores monofásicos montados en postes suministran una cantidad limitada de energía a los equipos domésticos. El flujo de potencia en un sistema monofásico cae a cero, como lo muestra la curva sinusoidal.
Transformadores trifásicos montados en postes
Un transformador trifásico montado en poste normalmente consta de tres partes distintas. Los transformadores trifásicos son muy eficientes para la generación de electricidad y pueden producir grandes cantidades de energía cuando sea necesario. Son relativamente sencillos de construir y funcionar como convertidores de potencia de CA. Un transformador trifásico es un dispositivo aislado que transfiere energía desde su devanado primario a su devanado secundario, cambiando el voltaje de alto a bajo o viceversa. A diferencia de los motores monofásicos, que requieren escobillas y condensadores de arranque para funcionar, los motores de inducción trifásicos pueden arrancar instantáneamente.
Aplicaciones de transformadores de distribución monofásicos montados en postes
Los transformadores de distribución monofásicos montados en postes desempeñan un papel crucial en la distribución eficiente de energía eléctrica. Estos transformadores se utilizan ampliamente en diversas aplicaciones debido a su tamaño compacto, fácil instalación y rendimiento confiable.
Una de las principales aplicaciones de los transformadores de distribución monofásicos montados en postes es en zonas residenciales. Estos transformadores son responsables de reducir el voltaje de las líneas eléctricas de alto voltaje a un voltaje más bajo adecuado para uso doméstico. Esto garantiza que los hogares reciban un suministro seguro y constante de electricidad para sus necesidades diarias.
Además, los transformadores de distribución monofásicos montados en postes encuentran un amplio uso en los sectores comercial e industrial. En edificios comerciales como oficinas, centros comerciales y hospitales, estos transformadores se utilizan para proporcionar un suministro de energía estable para iluminación, aire acondicionado y otros equipos eléctricos. De manera similar, en entornos industriales, estos transformadores se emplean para alimentar maquinaria, motores y otros equipos pesados.
Además de sus aplicaciones convencionales, los transformadores de distribución monofásicos montados en postes también se utilizan en sistemas de energía renovable. Con el creciente interés en las fuentes de energía sostenibles, como la energía solar y eólica, estos transformadores son esenciales para convertir la energía generada en una forma utilizable. Permiten la integración de fuentes de energía renovables en la red eléctrica existente, facilitando la distribución de energía limpia y verde a hogares e industrias.
Además, los transformadores de distribución monofásicos montados en postes se utilizan ampliamente en proyectos de electrificación rural. Estos transformadores llevan electricidad a zonas remotas donde no es viable tender cables subterráneos. Al reducir el voltaje y distribuirlo a hogares individuales, estos transformadores mejoran la calidad de vida de las personas en las comunidades rurales, permitiéndoles acceder a comodidades y oportunidades modernas.
¿Qué hay dentro de un transformador de polos?
Cuando abres la tapa del tanque de aceite de un transformador de poste, verás:
Aceite aislante
El líquido utilizado para aislamiento eléctrico y refrigeración.
Núcleo de hierro
El núcleo que forma el circuito magnético.
Devanados
Las bobinas primaria (alto voltaje) y secundaria (bajo voltaje).
Cables de alto y bajo voltaje
Conexiones para los circuitos de alta y baja tensión.
¿Cómo funciona un transformador monofásico montado en poste?
En primer lugar, se monta un transformador monofásico en un poste encima de la carretera para distribuir las cargas. Puede usarse solo para el suministro de una carga monofásica o como una de las tres unidades en un banco para el suministro de una carga trifásica. Puede montarse direccionalmente en un poste de madera u hormigón, o montarse en grupo en un poste para uso trifásico. Los transformadores están diseñados para dar servicio a cargas de distribución aérea residencial. También se utilizan ampliamente para cargas comerciales livianas, iluminación industrial y aplicaciones de energía diversificadas.
Un transformador suele tener dos devanados: uno primario y otro secundario. La corriente alterna pasa a través del primario, lo que crea un campo magnético. El campo magnético, al llegar a la bobina secundaria debido a la inductancia mutua, crea una fuerza electromotriz. Entonces obtenemos un voltaje que aumenta o disminuye en la bobina secundaria.
Los transformadores montados en postes son de menor tamaño. En los PMT, la energía proveniente de la estación se conecta al aislador. Después de eso, se conecta al interruptor GO (operador de grupo). Algunos PMT no tienen un interruptor de encendido debido a problemas con las chispas.
Luego, la línea pasa al fusible de bajada y luego se une al devanado primario del transformador. Finalmente, se reciben 240 V del lado secundario que se conecta a los disyuntores de caja moldeada y posteriormente a los sistemas de distribución del hogar. El disyuntor de caja moldeada protege el circuito de cualquier peligro.
Requisitos para instalar un transformador monofásico montado en poste
Los transformadores montados en postes deben instalarse cerca del centro de carga para reducir la pérdida de energía de la línea y la caída de voltaje. Además, el área de instalación debe ser conveniente para el mantenimiento y las reparaciones.
Se deben observar los siguientes requisitos de distancia al instalar transformadores montados en postes:
Al menos 1 metro entre el borde inferior de las cajas de distribución de baja tensión y el suelo.
Más de 5 metros entre el transformador y un edificio combustible.
Al menos 3 metros entre el transformador y una construcción resistente al fuego.
Una altura mínima de 2,5 metros entre la estación transformadora y el suelo.
Se recomienda una altura de 3,5 metros o más para todas las partes vivas expuestas en la plataforma del transformador.
Las señales de advertencia deben colocarse al menos a 2,5 o 3 metros del suelo.
La estación transformadora montada en poste no debe instalarse en áreas con gases inflamables o explosivos y debe ubicarse cerca de la unidad que consume más electricidad.
La caída de voltaje en el equipo eléctrico más alejado debe permanecer dentro del rango permitido.
La distancia entre líneas de alta y baja tensión debe superar los 1,2 metros, especialmente en el mismo poste, situándose las líneas de baja tensión debajo de las líneas de alta tensión.
9.al elegir un transformador monofásico montado en poste
Los transformadores montados en postes son equipos eléctricos estacionarios con alta eficiencia, que normalmente supera el 96 % en condiciones nominales. Sin embargo, esta alta eficiencia no se puede lograr en todas las situaciones; Depende del factor de carga del transformador. El estado operativo real de un transformador se puede dividir aproximadamente en tres regiones:
Región Óptima de Operación Económica (Región Óptima):Generalmente cae entre el 25% y el 75% de la carga nominal. La eficiencia es alta en este rango.
Región de Operación Económica (Región Económica):Generalmente abarca del 15% al 100% de la carga nominal. La eficiencia sigue siendo razonable dentro de este rango.
Región de Operación Subóptima (Región de Operación No Económica):Normalmente, por debajo del 10%-20%, con baja eficiencia en este rango.
Los transformadores montados en postes de 10 kV de las series S20 y S22, actualmente fabricados en China, son productos de bajas pérdidas. En comparación con la serie S11, pueden reducir las pérdidas sin carga en un 15% y las pérdidas con carga en un 30%. Esto se traduce en importantes ahorros de energía y ofrece ventajas como peso reducido, tamaño más pequeño, menores pérdidas, menor corriente sin carga, ruido reducido, fuerte resistencia a cortocircuitos y ahorros de energía notables.
Los transformadores montados en postes consumen diferentes niveles de potencia activa y reactiva según el factor de potencia. A medida que aumenta el factor de potencia, disminuye el consumo de energía activa y reactiva del transformador montado en poste. Mantener un factor de potencia estable y razonablemente alto es una medida crucial de ahorro de energía en los sistemas eléctricos. Por lo tanto, las medidas para mejorar el factor de potencia y reducir la temperatura de funcionamiento de los transformadores montados en postes pueden mantenerlos funcionando en sus mejores condiciones o cerca de ellas. Cuando no se alcanza el factor de potencia requerido (normalmente no inferior a 0.9), se debe utilizar equipo de compensación de potencia reactiva para mejorarlo.
Los transformadores montados en postes no deben reemplazarse sólo después de que estén dañados; En lugar de ello, deberían reemplazarse después de que hayan envejecido hasta cierto punto y aún mantengan algo de valor residual, normalmente después de unos 20 años. Al reemplazar los transformadores de baja eficiencia y alto consumo de energía por transformadores eficientes que ahorran energía, se pueden lograr ahorros sustanciales de energía anualmente. Por ejemplo, en nuestra estación, la sustitución de un transformador antiguo por uno nuevo de bajo consumo supuso un ahorro energético anual de 3.241,2 kWh en potencia activa y 39.244,8 kVARh en potencia reactiva, totalizando 5.606,4 kWh de ahorro integral de energía.
Para los transformadores montados en postes que permanecen sin carga durante un período prolongado, es aconsejable apagarlos rápidamente, lo que puede reducir significativamente las pérdidas en la línea. Por ejemplo, la pérdida en vacío de un transformador de 35kV 1.600 kVA en nuestras instalaciones es de 2.095 W. Detener su operación por un día reduce la pérdida de energía en 50,28 kWh, y durante un mes, la reducción de la pérdida de energía asciende a 150,84 kWh.
La resistencia de los devanados de transformadores montados en postes aumenta con temperaturas más altas. Para el mismo transformador montado en poste bajo la misma carga, temperaturas más bajas dan como resultado pérdidas más bajas. Por lo tanto, se deben implementar medidas de enfriamiento adecuadas para reducir la temperatura de los transformadores montados en postes.
